1. 概述
1.1. 应用范围

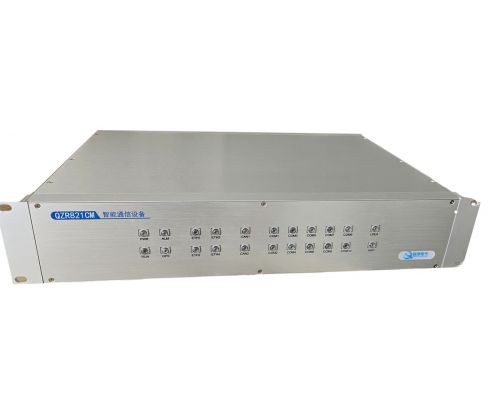

QZR821CM智能通信设备适用于变电站、电厂、光伏、工业自动化系统提供开放式互联平台。可以方便的进行各种通信协议的转换，实现智能设备接入，本地信息远传。丰富的接口包括以太网，RS232,RS485等可以并行工作，满足各种需求。可接入、传输南自保护，南瑞保护，各智能终端等设备的数据通信，实现站内智能设备通讯信息的集中和传输。
1.2. 功能配置
1.2.1. 协议转换
QZR821CM智能通信设备内置通信管理模块，提供RS232、RS485、以太网等接口，可接入保护、小电流接地选线装置、直流电源、逆变器、汇流箱、视频监控、辐照仪等设备，每个RS485接口可接入设备32台，传输速率2.4kbps-19.2kbps可配置，传输距离可达1000米。装置集成了丰富的规约库，并可根据用户要求单独进行特殊规约的开发。现有的强大规约库，在不修改程序的情况下就能很好支持国内外各种主流规约。现已支持的规约包括：
IEC61850、IEC60870-5-101、103、104规约、DL451-91部颁CDT规约、N4F-POLLING规约、DISA规约、DNP3.0规约、MODBUS-RTU规约、MODBUS-TCP规约、SC1801规约、DLT645-1997规约、DLT645-2007规约等；可与南自，南瑞，四方，许继,深瑞，东大金智等厂家后台通信规约无缝对接。
1.2.2. GPS/北斗 对时
支持1路IRIG-B DC信号输入接口，可实现装置的毫秒级对时。
实时时钟误差 | <3s/天 |
GPS/北斗对时误差 | <1ms |
外部时钟同步信号 | IRIG-B(200-98) 、1588、PPS、SNTP协议等 |
1.2.3. 性能指标
数据接入容量 | 12万信息点 |
遥控摇调响应时间 | <1s |
突变响应时间 | <2s |
循环数据时间 | 可整定 |
控制成功率 | 100% |
平均无故障时间 | 20000小时 |
1.3. 硬件组成
Intel® Celeron® 2980U Processor (2 Cores, 2M Cache, 1.60 GHz)
内存2G DDR3L
2U上架式机箱，无风扇，防尘
支持6～12个千兆以太网口（TGW1011最多仅支持6个以太网）
支持8～16路RS232/485串口（TGW1011最多仅支持8个串口）
后面板支持3x USB2.0，机箱内置1个USB2.0接口
CRT 分辨率: 最高2048x1536@75Hz
高等级EMC防护
板载2GB SLC DOC，支持mSATA，支持2.5寸、3.5寸HDD/SSD
操作温度: -25~55℃
输入电压范围：
AC：220V（85-265V）, 50/60Hz
DC：110V/220V（88-370V）
2. 技术参数
2.1. 电气参数
2.1.1. 供电电源
输入电源： AC/DC 86~320V；
整机功耗： 正常运行≤40W；
双路电源： 默认是单电源，需合同里注明。
2.2. 环境参数
工作环境条件： 无爆炸危险、无导电尘埃、无腐蚀性的场所。
工作环境温度： -40℃~+70℃
存储及运输温度：-50℃~+80℃，不宜存储在碱性、酸性或易爆气体环境中。
工作环境湿度： 5%~95%，设备内部既不应凝露，亦不应结冰。
大气压力： 70kPa~106kPa
海拔： <5000米
2.3. 通信参数
2.3.1. RS485通信
波特率： 2.4k、4.8k、9.6k、19.2k bps
最大负载： 32
最远距离： 1000米
2.3.2. 电以太网
接口形式： RJ45
传输速率： 100Mbps，自适应
传输距离： <100米
接线形式： 五类屏蔽网络线
2.3.3. 对时接口
接口电平： RS485
支持协议： IRIG-B DC
